| 关于德国《LOCKE》洛克 |
| 德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。 |

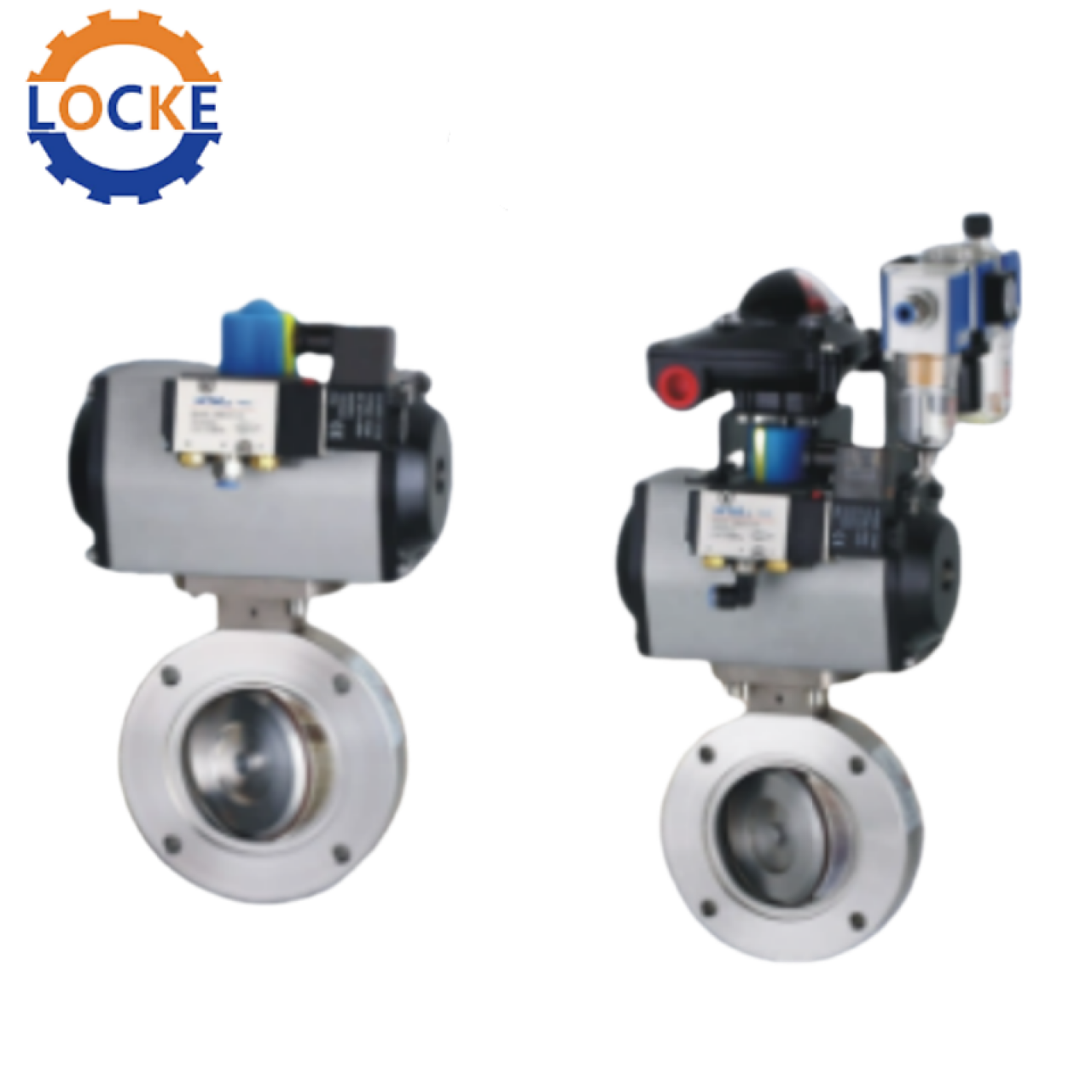

| 一、进口气动高真空蝶阀产品概述 |
| 德国《LOCKE》洛克进口气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，气动执行器控制的气动蝶阀，分为双作用和单作用（弹簧复位）气缸。可选配信号反馈控制，防爆电气装置及气源处理元件。适用工作介质为空气及非腐蚀性气体。 |
| 二、进口气动高真空蝶阀产品性能 |
| 1 | 适用范围(Pa)：105～1.3x10-5 |
| 2 | 阀门漏率(Pa.L/S)：≤1.3x10-6 |
| 3 | 介质温度（℃）：-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
| 4 | 气源压力（MPa）:0.4～0.6 |
| 5 | 法兰标准：JB919；GB6070 |
| 6 | 开闭时间（S）标准出厂： DN≤63/20S
80≤DN≤200/30S
DN≥250/48S
特殊指定： DN≤32/4S、10S、60S
DN≥40/6S、15S、20S、60S |
| 7 | 安装位置：任意 |
| 8 | 控制电路：标准出厂：AC220V/50Hz开关型
特殊指定：AC110V；DC24V；DC12V等 |
| 9 | 信号反馈及防爆：标准出厂：阀位指示器
特殊指定：限位信号开关
防爆信号开关
防爆电磁阀线圈
智能型定位器4～20mA |
| 10 | 气缸可选：标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭 |
| 三、进口气动高真空蝶阀结构图 |
|
| 四、进口气动高真空蝶阀连接及外形尺寸（JB919） |
| 型号通径(DN)ΦWΦDΦBHALn-d法兰标准LOK-2525927055151.5221684-Φ7JB919LOK-3232927864155.5221684-Φ7JB919LOK-4040928570159221684-Φ7JB919LOK-50509211090181221684-Φ9JB919LOK-636392125105207.3261684-Φ9JB919LOK-8080105145125230302044-Φ9JB919LOK-100100105170145242302044-Φ12JB919LOK-125125105195170288352044-Φ12JB919LOK-150150140220195299352688-Φ12JB919LOK-200200168275250348402988-Φ12JB919LOK-250250200330300419454588-Φ14JB919LOK-300300231380350475555258-Φ14JB919LOK-400400251500465557605328-Φ18JB919LOK-5005003246005656508072212-Φ18JB919LOK-60060035471067072810074212-Φ21JB919LOK-80080041092088088213086020-Φ21JB919 |
| 连接及外形尺寸（GB6070） |
| 型号通径(DN)ΦWΦDΦBHALn-d法兰标准LOK-2525927055151.5221684-Φ7GB6070LOK-3232929070162221684-Φ9GB6070LOK-40409210080167221684-Φ9GB6070LK-50509211090181221684-Φ9GB6070LOK-636392130110209261684-Φ9GB6070LOK-8080105145125230302048-Φ9GB6070LOK-100100105165145239302048-Φ9GB6070LOK-125125105200175290.5352048-Φ12GB6070LOK-150150140225200301.5352688-Φ12GB6070LOK-2002001652852603484029812-Φ12GB6070LOK-2502502003353104214545812-Φ12GB6070LOK-3003002314253954755552512-Φ14GB6070LOK-4004002515104805626053216-Φ14GB6070LOK-5005003246105806508072216-Φ14GB6070LOK-60060035475072072810074220-Φ14GB6070LOK-80080041092089088213086024-Φ14GB6070 |
| 五、进口气动高真空蝶阀订货须知 |
| 1 | 若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
| 2 | 若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
| 3 | 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。 |
| 4 | 感谢您访问我公司德国洛克泵阀的网站，如有任何疑问.
您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。 |
