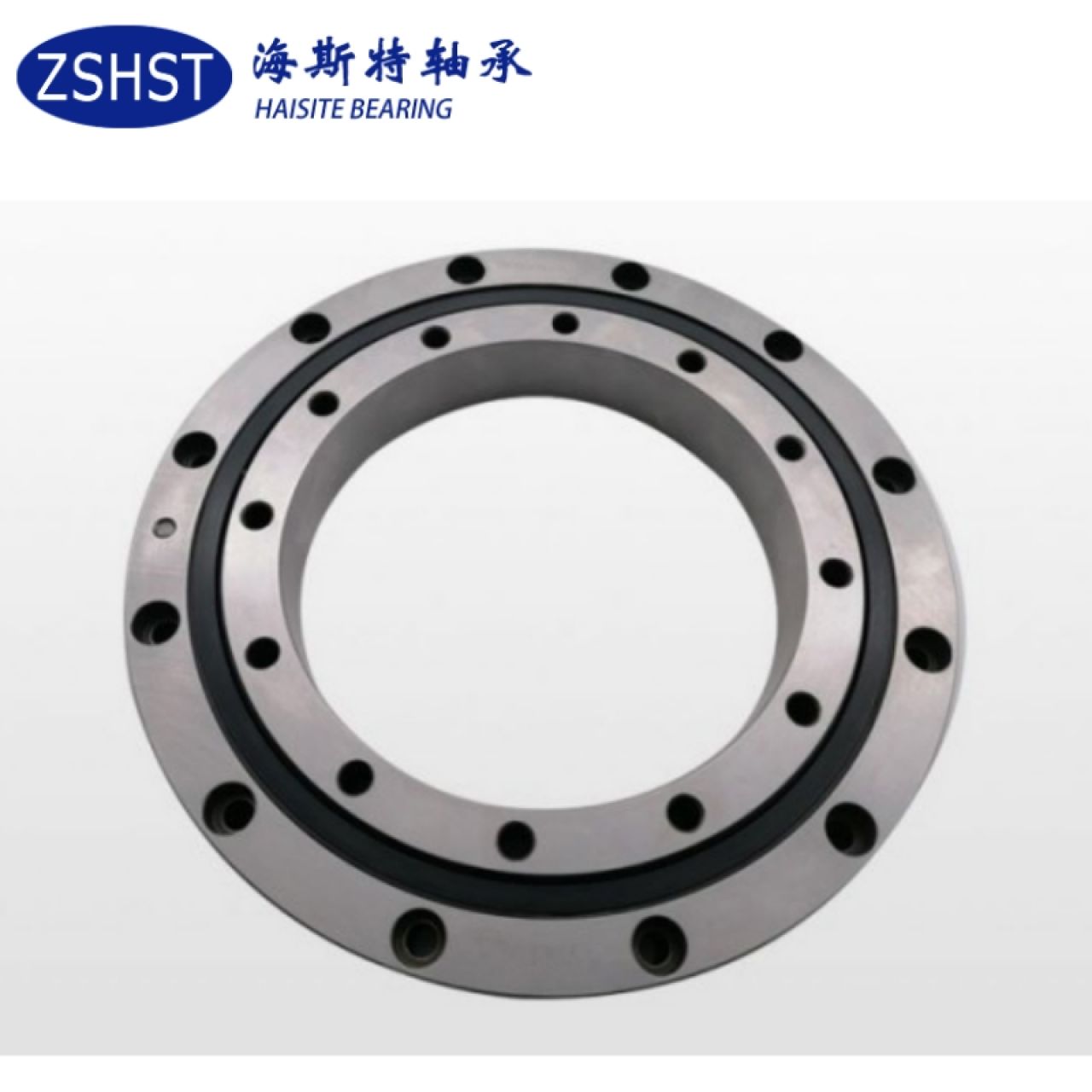

XSU型交叉滚子轴承
XSU型交叉滚子轴承已进行了安装孔的加工，所以不需要固定法兰和支撑座。
XSU系列高刚性交叉滚子轴承由于内外环都采用整体结构，具有高刚性，并且带有安装孔，安装时不需要固定法兰和轴承座，很大程度简化安装程序，并且不影响安装精度，具有较高的旋转精度和较大的扭矩，同时也可以根据精度要求自由选择内圈或者外圈旋转的方式，具有较大的选择自由度。它与XU的区别是密封结构采用双面弹簧簧片式密封，并且外形尺寸比XU系列更紧凑，更适合于安装空间较小的安装位置。
此两型号的交叉圆柱滚子轴承内外圈均为整体结构，可以直接进行端面安装。
< width="100%">
| 型号 | 内径 | 公差 | 外径 | 公差 | 内圈宽度 | 外圈宽度 | 装配高 | 公差 | 节圆直径 | 内圈安装孔位置及大小 | 外圈安装孔位置及大小 | 重量 |
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | B1（mm） | H（mm） | δH（mm） | Dpw（mm） | PCD1（mm） | φ/M（mm） | PCD2（mm） | φ/M（mm） | m（Kg） |
| XSU080168 | 130 | 0/0.04 | 205 | 0/-0.046 | 24.8 | 24.8 | 25.4 | ±0.1 | 168 | 145 | 12-φ6.8-φ11*6.8 | 190 | 12-φ6.8-φ11*6.8 | 3.3 |
| XSU080188 | 150 | 0/0.04 | 225 | 0/-0.052 | 24.8 | 24.8 | 25.4 | ±0.1 | 188 | 165 | 16-φ6.8-φ11*6.8 | 210 | 16-φ6.8-φ11*6.8 | 3.7 |
| XSU080218 | 180 | 0/0.04 | 255 | 0/-0.052 | 24.8 | 24.8 | 25.4 | ±0.1 | 228 | 195 | 20-φ6.8-φ11*6.8 | 240 | 20-φ6.8-φ11*6.8 | 4.3 |
| XSU080258 | 220 | 0/0.046 | 295 | 0/-0.52 | 24.8 | 24.8 | 25.4 | ±0.1 | 258 | 235 | 24-φ6.8-φ11*6.8 | 280 | 24-φ6.8-φ11*6.8 | 5.1 |
| XSU080318 | 280 | 0/0.052 | 355 | 0/-0.057 | 24.8 | 24.8 | 25.4 | ±0.1 | 318 | 295 | 28-φ6.8-φ11*6.8 | 340 | 28-φ6.8-φ11*6.8 | 6.3 |
| XSU080398 | 360 | 0/0.057 | 435 | 0/-0.063 | 24.8 | 24.8 | 25.4 | ±0.1 | 398 | 375 | 36-φ6.8-φ11*6.8 | 420 | 36-φ6.8-φ11*6.8 | 7.8 |
| XSU140414 | 344 | 0/0.057 | 484 | 0/-0.063 | 44.5 | 44.5 | 56 | ±0.1 | 414 | 368 | 24-φ14 | 460 | 24-φ14 | 28 |
| XSU140544 | 474 | 0/0.063 | 614 | 0/-0.07 | 44.5 | 44.5 | 56 | ±0.1 | 544 | 498 | 32-φ14 | 590 | 32-φ14 | 38 |
| XSU140644 | 574 | 0/0.07 | 714 | 0/-0.08 | 44.5 | 44.5 | 56 | ±0.1 | 644 | 598 | 36-φ14 | 690 | 36-φ14 | 44 |
| XSU140744 | 674 | 0/0.08 | 814 | 0/-0.09 | 44.5 | 44.5 | 56 | ±0.1 | 744 | 698 | 40-φ14 | 790 | 40-φ14 | 52 |
| XSU140844 | 774 | 0/0.08 | 914 | 0/-0.09 | 44.5 | 44.5 | 56 | ±0.1 | 844 | 798 | 40-φ14 | 890 | 40-φ14 | 60 |
| XSU140944 | 874 | 0/0.09 | 1014 | 0/-0.105 | 44.5 | 44.5 | 56 | ±0.1 | 944 | 898 | 44-φ14 | 990 | 44-φ14 | 67 |
| XSU141094 | 1024 | 0/0.105 | 1164 | 0/-0.105 | 44.5 | 44.5 | 56 | ±0.1 | 1094 | 1048 | 48-φ14 | 1140 | 48-φ14 | 77 |
