产品简介 / PRODUCT INTRODUCTION

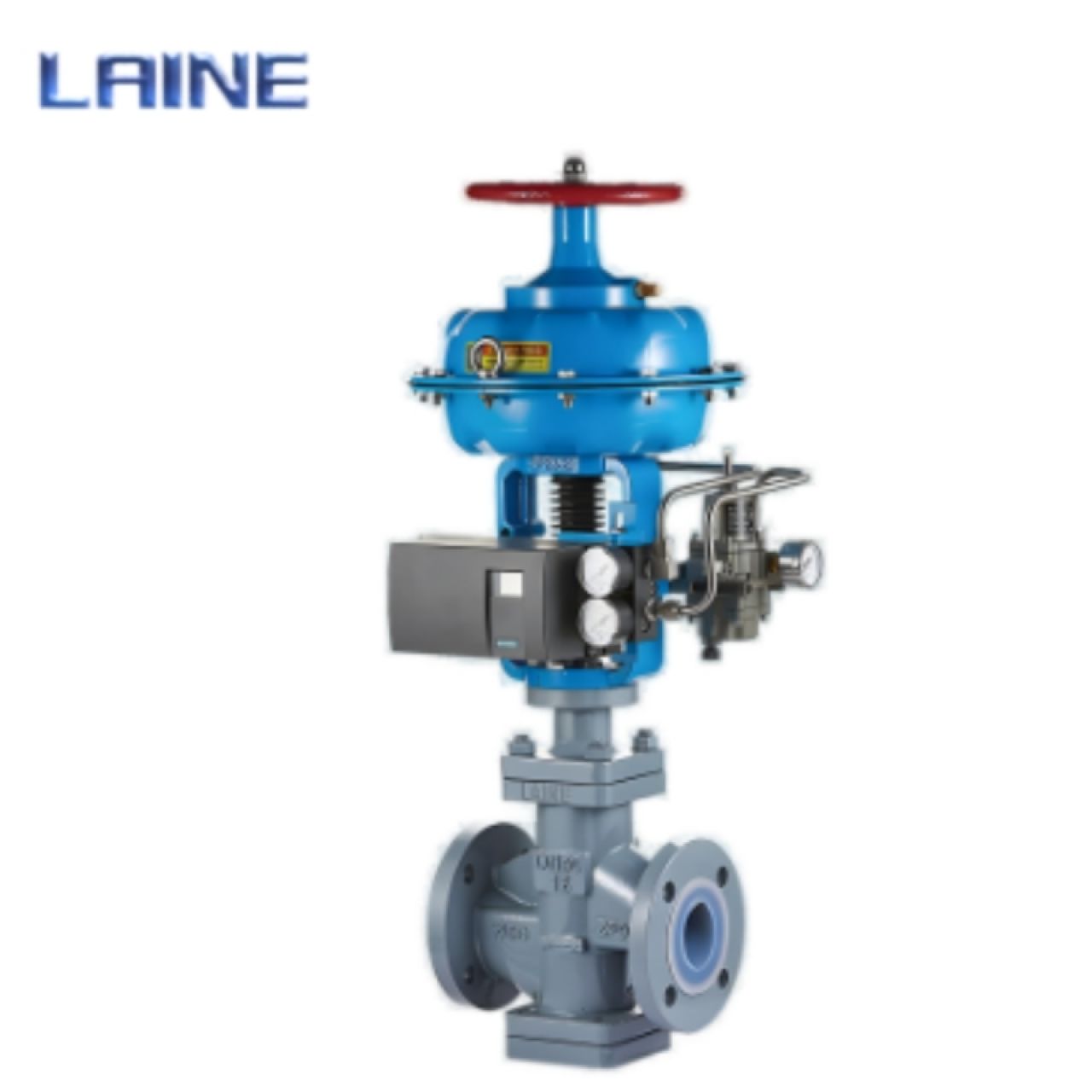

进口气动衬氟调节阀《进口阀门欧美品牌》美国《LAINE》莱恩

产品概述

美国《LAINE》莱恩-进口气动衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、

流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次；

泄漏等级VI级，流量特性为线性或等百分比。

产品特点

耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。

泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于IV级标准。

采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

产品参数

型式

直通单座球型阀

公称通径

DN15~300mm

公称压力

PN1.6MPa、PN2.5Mpa或ANSI 150LB

法兰标准

RF

材    料

ZG230-450 衬F46

上 阀 盖

-40~+180℃

压盖型式

螺栓压紧式

填    料

V型聚四氟乙烯填料

阀芯型式

单座柱塞型阀芯

流量特性

直线特性和等百分比特性

阀芯材料

2Cr13 衬F46

阀座材料

2Cr13 衬F46

波纹管材料

聚四氟乙烯

阀作用型式

气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)

附    件

限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

泄 漏 量

小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级

回    差

带定位器小于全行程的1%

基本误差

带定位器小于全行程的±1%

可调范围

30:1

执行机构参数

型    式

LAINE多弹簧薄膜执行机构

膜片材料

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围

20~100、80~240KPa

供气压力

140~400KPa

气源接口

内螺纹M16X1.25

环境温度

-30~+70℃

阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

       （8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
