进口真空电磁阀

进口真空电磁阀

产品简介 / PRODUCT INTRODUCTION

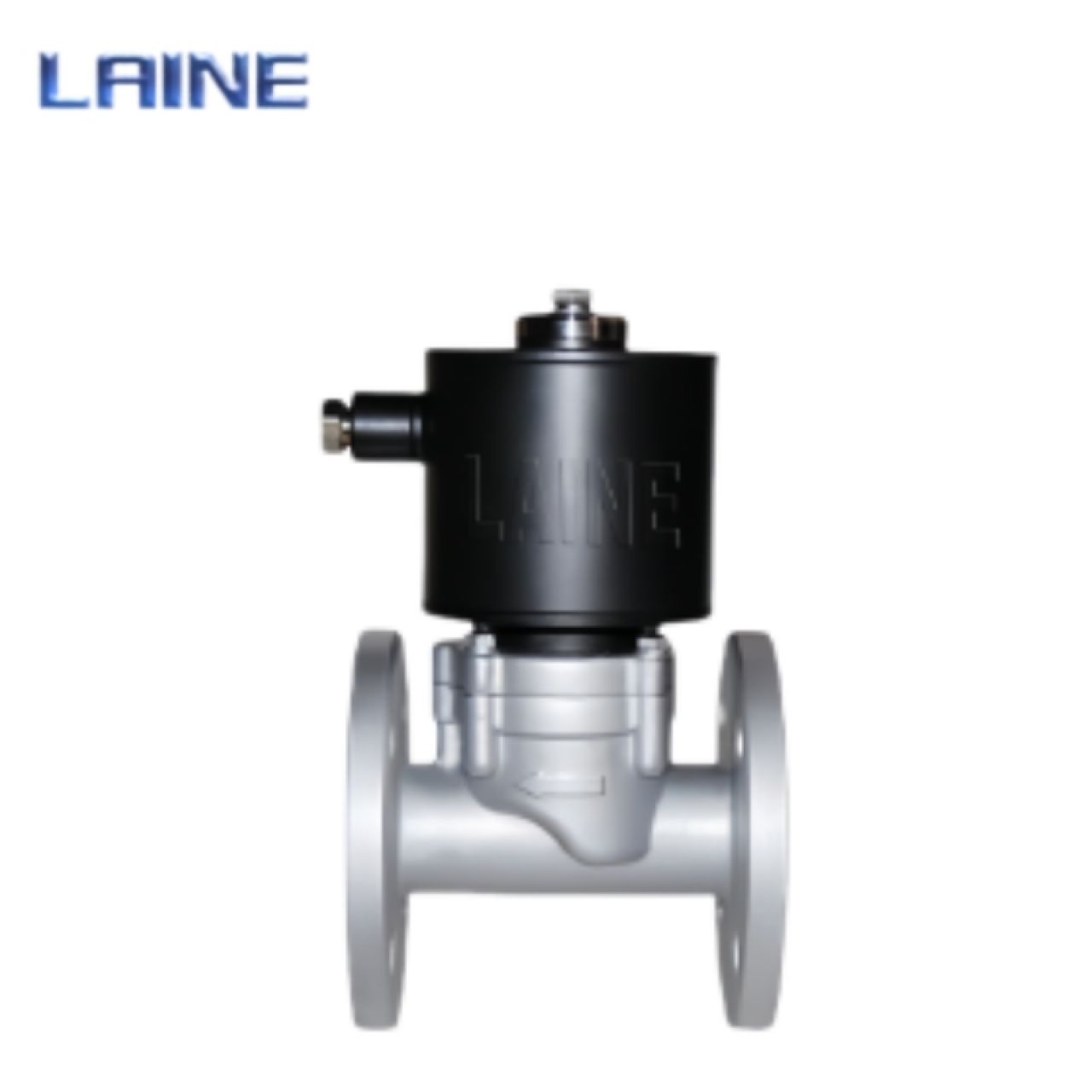

进口真空电磁阀《进口阀门欧美品牌》美国《LAINE》莱恩

产品概述

美国《LAINE》莱恩-进口真空电磁阀(Vacuum solenoid valve)，是指用于真空负压管道系统，或者真空设备上，用来控制真空的开关的电磁阀。

产品特点

体积小，外形精美，抗动作疲劳性强，专制线圈，不易烧毁。

活塞环设计结构更有科学性，采用特殊材料制造，不会被介质卡死。

金属活塞与金属阀腔不产生直接摩擦，阀体安装方向无限制。

合理的密封材料和结构，密封性能更好，寿命长。

长期停止动作后重新启动，动作同样灵敏。

适用于小口径，低压力的管道系统中。

零压启动、开关迅速。

产品参数

公称通径

DN10～50mm

原理结构

直动导向活塞式

环境温度

-10～+50℃ -40～+80℃

线圈温度

<+50℃、<+85℃

控制方式

常闭、常开、自保持

公称压力

-0.1bar，真空

阀体材质

不锈钢304、316

适用介质

水、气、油 等

介质温度

+60℃～+200℃

介质粘度

小于50CSt （大于50时需定制）

防护性能

防水、防尘、防爆（Exd IICT5）、防腐

阀芯材质

均为不锈钢

接线方式

接线座式、引线式、插头式

电源电压

DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；

AC24V、AC36、AC110V、AC127V、AC220V、AC380V

连接方式

法兰、内螺纹、外螺纹、卡套、焊接

泄 漏 量

零泄漏

工作原理

常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。

常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。

当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开

特别提示

1、电磁阀如出口压力大于进口压力，阀将反向导通，此时应安装止回阀。

2、介质中有杂质，请安装过滤网30-100目/寸。

3、电磁阀水平安装，即线圈在上较佳，如需垂直安装，特别提出。

4、公司专门为你设计特殊需要的产品。

阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、

老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

       （8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
